## 🛡Festplattenverschlüsselung🛡
# 🔐mit LUKS (+LVM)🔐
### Hauke Goos-Habermann
#### https://goos-habermann.de
---

### Zu diesem Video

![img33l](../../gfx/cybaer-schrift-links.png)

Dieses Video ist Teil gemeinsamen Projektes, bei dem Jean, Micha und ich verschiedene Aspekte behandeln, wie Ihr Eure Server absichern könnt.

Schaut Euch auch das gocryptfs-Video von Micha an, da er dort **viele Grundlagen** erklären, die ich hier nicht nochmal durchgehe.

Und: **Micha malt** sogar :-)

**Playlist mit allen Videos**: https://youtube.com/playlist?list=PLhvaM7uJr1PA89sEfrL74abQ4kZGC3Js9

Viel Spaß beim Vorbeischauen und Anschauen :-)
---

### Über mich

- Entwickler des <a href="https://m23.sourceforge.io">Softwareverteilungssystems m23</a>

- Organisator der <a href="https://kielux.de">Kieler Open Source und Linux Tage</a>

- <a href="https://goos-habermann.de/">Dienstleister zu m23, Linux und Freier Software</a>

- Softwareentwicklung (PHP, BASH, C/C++, JS, Python und was sonst so gebraucht wird...)
  - Administration
  - Schulungen
  - Support
  - Beratung
  - quasi **alles**, *was mit Linux zu tun hat*

- Wöchentlicher Livestream *"Jean und Hauke Show"* auf https://www.youtube.com/c/LinuxGuides

- Community-Video-Serie *"Nicht der Weisheit letzter Schluß"* auf <a href="https://tube.tchncs.de/c/ndwls">tube.tchncs.de</a> und <a href="https://www.youtube.com/channel/UCNDn2bb2AHVCliErAwA-45g">YouTube</a> mit **beruflichen** oder **privaten Projekten**

- Verwendet Festplattenverschlüsselung seit <a href="https://de.wikipedia.org/wiki/Intel_Pentium_M">Pentium M</a>-Zeiten.
---

### Festplattenverschlüsselung

![img33l](../../gfx/cybaer-schrift-links.png)

* Dateien und Verzeichnisse werden nur verschlüsselt auf einem physikalischen Datenträger abgelegt
* Daten werden beim **Lesen** transparent entschlüsselt
* Daten werden beim **Schreiben** transparent verschlüsselt
* Daten sind nur dann **geschützt**, wenn der *verschlüsselte Datenspeicher* **nicht "offen"** ist

#### Wofür ist das gut?

* Wird z.B. ein ausgeschaltetes Notebook (*"geschlossener Zustand"*) gestohlen, so kann der Dieb die Daten nicht entschlüsseln.
* Im *"offenen Zustand"* können alle Dateien und Verzeichnisse (durch die dazu berechtigten Nutzer) gelesen und modifiziert werden. So auch durch Schadsoftware, die mit den Rechten eines dieser Benutzer läuft.
* Festplattenverschlüsselung ist nur **ein Baustein** in einem Sicherheitskonzept.
---

### Wo ist das drin?

Direkt im Installationsprogramm als Kombination von **LVM** und **LUKS** von:

* Debian
* Ubuntu
* Linux Mint
* openSUSE
* ...

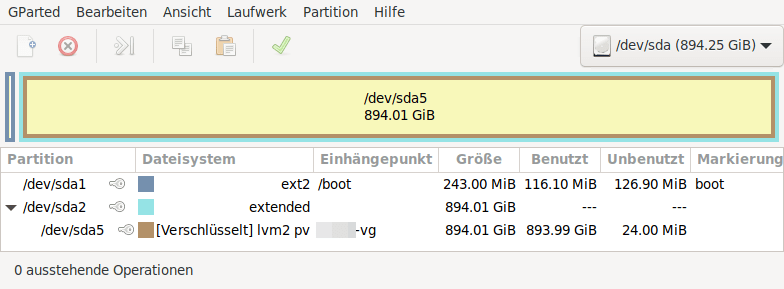

Beispiel: 1 TB Festplatte in einem BIOS-System (bei UEFI käme noch eine EFI-Partition hinzu):

![img80](gparted.png)

---

### Grundlagen: LVM

Der <a href="https://de.wikipedia.org/wiki/Logical_Volume_Manager">**L**ogical **V**olume **M**anager</a> ist eine zusätzliche Abstraktionsschicht zwischen physikalischen Datenspeichern (Festplatten und Partitionen) und dem Dateisystem. Er besteht aus einem Kernel-Modul und Kommandozeilenprogrammen bzw. grafischen Anwendungen (z.B. <a href="https://de.wikipedia.org/wiki/GNU_Parted#GParted">GParted</a>) für die Verwaltung.

#### Begriffe

* **PV**, **P**hysical **V**olume: Physikalische Datenspeicher (Festplatten + Partitionen)
```bash
pvcreate /dev/sdb;  pvcreate /dev/sdc # Zwei SSDs als PV initalisieren
```
* **VG**, **V**olume **G**roup: Gruppe aus PVs
```bash
vgcreate vg1 /dev/sdb /dev/sdc # VG "vg1" aus den SSDs bilden
```
* **LV**, **L**ogical **V**olumes: Quasi die *"Partitionen"*, die aus VGs gebildet und formatiert/gemountet werden
```bash
# 1. LV: 1 GB ⇒ Swap, 2. LV: Restlicher freier Speicher ⇒ root-Dateisystem
lvcreate -L1024M -nswap vg1; lvcreate -l 100%FREE -nroot vg1
```
---

### LVM zum Ausprobieren

Der Einfachheit halber verwenden wir ein Containerdatei. Statt einer Datei können auch Geräte (SSD, HDD, USB) oder Partitionen verwendet werden.

```bash
# 100 MB große Containerdatei anlegen
dd if=/dev/zero bs=1M count=100 of=/tmp/lvm.img

# Containerdatei über loop-Gerät zugänglich machen
losetup /dev/loop7 /tmp/lvm.img

# PV-Struktur anlegen
pvcreate /dev/loop7

# VG aus einem PV erstellen
vgcreate vg1 /dev/loop7

# 10 MB aus der VG nehmen und LV für swap erstellen
lvcreate -L10M -nswap vg1	# => /dev/mapper/vg1-swap
# Formatieren
mkswap /dev/mapper/vg1-swap

# Restlichen freien Speicher für root-Dateisystem verwenden
lvcreate -l 100%FREE -nroot vg1	# => /dev/mapper/vg1-root
# Formatieren
mkfs.ext4 /dev/mapper/vg1-root
```
---

### Grundlagen: Verschlüsselung

**AES** ist ein weitverbreitetes symmetrisches <a href="https://de.wikipedia.org/wiki/Blockverschl%C3%BCsselung">Blockverschlüsselungsverfahren</a> mit einer Blockgröße von 128 Bit (16 Byte) und einer maximalen Schlüssellänge von 256 Bit.

<a href="https://de.wikipedia.org/wiki/Advanced_Encryption_Standard">Wikipedia</a> zur Sicherheit: *...es ist kein praktisch durchführbarer Angriff bekannt...*.

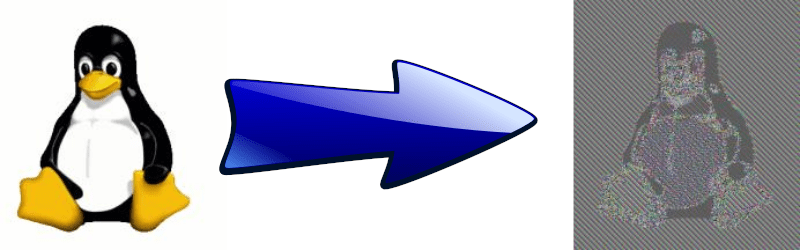

**Problem**: Die Datenmenge ist meist deutlich größer als 16 Byte und die Verwendung **desselben Schlüssels** – wie bei <a href="https://de.wikipedia.org/wiki/Electronic_Code_Book_Mode">EBC (Electronic Code Book Mode)</a> – **für alle Blöcke unsicher**:

![img80](ebc.png)

.copyright[ <a href="https://commons.wikimedia.org/wiki/File:Tux.jpg">Original-Tux von Larry Ewing CC BY-SA 4.0</a> und Abwandlung als <a href="https://en.wikipedia.org/wiki/Block_cipher#/media/File:Tux_ecb.jpg">ECB-Tux</a>]
---

### Grundlagen: Blockverkettung

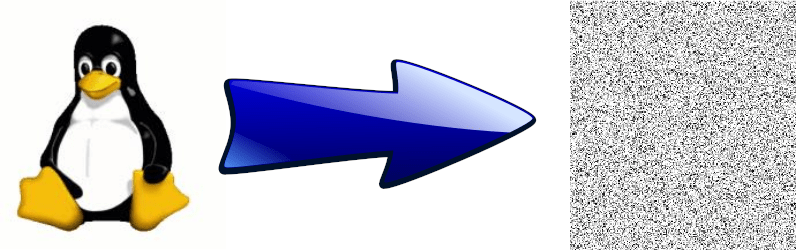

**XTS** sorgt – als Nachfolger von <a href="https://de.wikipedia.org/wiki/Cipher_Block_Chaining_Mode">CBC (Cipher Block Chaining Mode)</a> – dafür, daß jeder Block mit einem individuellen Schlüssel verschlüsselt wird:

![img80](cbc.png)

.copyright[ <a href="https://commons.wikimedia.org/wiki/File:Tux.jpg">Original-Tux von Larry Ewing CC BY-SA 4.0</a>]
---

### LUKS zum Ausprobieren

Der Einfachheit halber verwenden wir wieder ein Containerdatei. Statt einer Datei können auch Geräte (SSD, HDD, USB) oder Partitionen verwendet werden.

```bash
# Neue Containerdatei mit 100 MB Nullen erstellen
dd if=/dev/zero of=/tmp/luks.img bs=1M count=100

# LUKS-Struktur im Conatiner anlegen
cryptsetup luksFormat -c aes-xts-plain64 -s 512 -h sha512 -y /tmp/luks.img
```

* -c aes-xts-plain64: Verschlüsselungsalgorithmus (AES) + Betriebsart (XTS)
	* plain64: Als Initialisierungsvektor von XTS für den Block die Sektornummer als 64-Bit-Zahl (little-endian und mit Nullen aufgefüllt) verwenden

* -s 512: Schlüssellänge für AES (2x 256 Bit)

* -h sha512: Hash-Algorithmus, um auf den Paßwort den Schlüssel zu generieren

Mehr dazu:

* https://gitlab.com/cryptsetup/cryptsetup/-/wikis/DMCrypt
* https://wiki.gentoo.org/wiki/Dm-crypt_full_disk_encryption
* https://de.wikipedia.org/wiki/Dm-crypt#LUKS
---

### LUKS zum Ausprobieren

Innerhalb des LUKS-Containers ist noch kein Dateisystem vorhanden, daher muß der Container **geöffnet** bzw. in **unverschlüsselter Repräsentation** unter ***/dev/mapper/luks-img*** abgebildet werden. Danach erfolgt das Formatieren über die bekannten Werkzeuge:

```bash
# Öffnen: Bei Erfolg unter /dev/mapper/luks-img abgebildet
cryptsetup luksOpen /tmp/luks.img luks-img

# Mit ext4 formatieren (keine Speicherreservierung für root)
mkfs.ext4 -m 0 /dev/mapper/luks-img

# Einhängen
mkdir -p /tmp/luks-img
mount /dev/mapper/luks-img /tmp/luks-img

# Was ist drin? Wieviel ist frei? (16 MB LUKS-Header)
ls -l /tmp/luks-img
df -h /tmp/luks-img

# Aushängen und LUKS schließen
umount /tmp/luks-img
cryptsetup luksClose luks-img
```
---

### LUKS: Paßworte + Schlüsseldateien

LUKS unterstützt **8** gleichwertige **Speicherplätze** für **Hashes**, die mit den Paßworten oder Schlüsseldateien **verknüpft** werden und die alle zum Öffnen des LUKS verwendet werden können.

```bash
# ZUSÄTZLICHES Paßwort hinzufügen
cryptsetup luksAddKey /tmp/luks.img

# Paßwort deaktivieren
cryptsetup luksRemoveKey /tmp/luks.img

# Schlüsseldatei mit 1000 Byte Zufallsdaten erstellen
dd if=/dev/urandom bs=1000 count=1 of=Schlüsseldatei.dat

# Schlüsseldatei hinzufügen
cryptsetup luksAddKey /tmp/luks.img Schlüsseldatei.dat

# Schlüsseldatei deaktivieren
cryptsetup luksRemoveKey /tmp/luks.img Schlüsseldatei.dat

# Paßwort oder Schlüsseldatei ändern
cryptsetup luksChangeKey ...
```
---

### LUKS: Header

Der LUKS-Header enthält **nötige Parameter** und alle Speicherplätze für Hashes von Paßworten und Schlüsseldateien. Ist er **beschädigt**, so kann das LUKS nicht mehr geöffnet werden und die **Daten** sind **unwiderruflich verloren**.

```bash
# Sicherungsdatei anlegen
cryptsetup luksHeaderBackup [Gerät] --header-backup-file [Sicherungsdatei]

# Sicherungsdatei wiederherstellen
cryptsetup luksHeaderRestore [Gerät] --header-backup-file [Sicherungsdatei]

# Versuchen, die Meta-Daten zu reparieren
cryptsetup repair [Gerät]

```
---

### LUKS: Beim Booten einbinden

**Zusätzliche Geräte**, die nicht vom Installationsprogramm eingerichtet wurden, können mit **LUKS verschlüsselt** und so eingerichtet werden, daß das **Paßwort** zum Freischalten **beim Booten abgefragt** wird.

```bash
# UUIDs aller LUKS-Geräte auflisten
blkid | grep LUKS

# Paßwort abfragen und unverschlüsselte Repräsentation als [Bezeichner]
# abbilden
echo '[Bezeichner] UUID=[LUKS-UUID] none luks,discard' >> /etc/crypttab
# Hinweis: "[Bezeichner]" kann frei gewählt werden

# Verzeichnis zum Einhängen anlegen
mkdir /media/[Bezeichner]

# Automatisches Mounten
echo\
'/dev/mapper/[Bezeichner] /media/[Bezeichner] ext4 errors=remount-ro 0 1'\
 >> /etc/fstab
```

---
